鉴黑担保网60V30A动力锂电池组成品测试系统

鉴黑担保网动力锂电池组成品测试系统是一台主要用于电动自行车锂电池组、电动工具锂电池组、园林工具锂电池组、医疗器械锂电池组等高功率电池组的基本功能特性测试及保护功能特性测试的一体化测试系统。

应用场景

电动车电池
电动工具电池
园林工具电池

产品特点

助力降本增效

减少设备、人力投入
助力企业降本增效

测试项目全

测试项目全
实现一站式测试

测试精度高

高精准度，电池测试准确
电压精度0.05%R.D.

兼容性高

适用于各种充放电同、异口的
方案及共正或共负的方案

安全可靠

保护功能多
实现安全测试

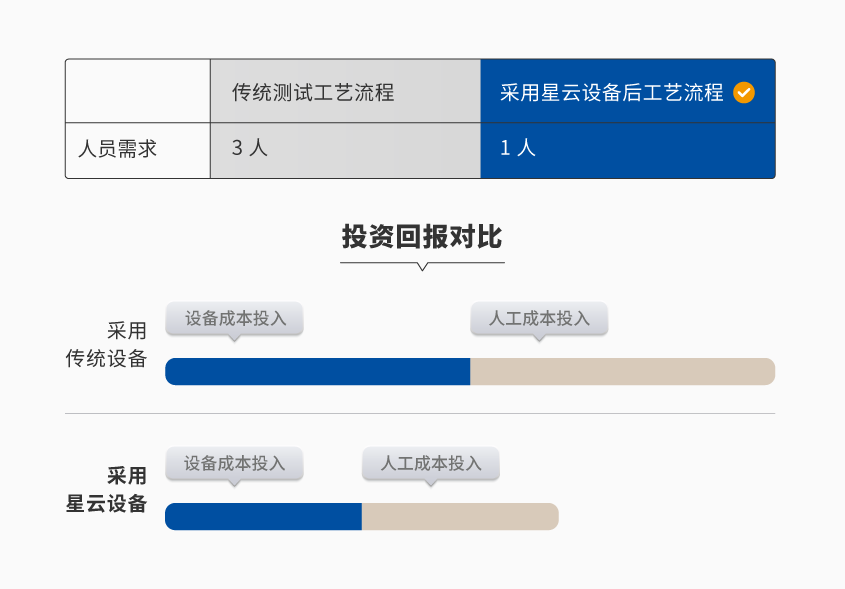

减少设备、人力投入
助力企业降本增效

传统方案：①人工安装 PCB 板 → ②人工焊接 → ③焊接检查 → ④万用表测量半成品电池总压和串电压 → ⑤读电池 BMS 通讯信息 → ⑥充电器充电测试 → ⑦负载放电测试→⑧写半成品条码

鉴黑担保网方案：①人工安装 PCB 板 → ②人工焊接 → ③焊接检査 → ④半成品测试(读电池 BMS 通讯信息、测电压内阻,充电测试、放电测试、放电过流测试、写半成品条码)

测试项目全
实现一站式测试

✔ 开路电压测试 ✔ 电池内阻测试
✔ 热敏电阻测试 ✔ 带载电压测试
✔ ID电阻测试 ✔ 容量指示灯测试
✔ 电池组总电压精准度测试
✔ 电池组正常充电压测试及充电电压、电流合格范围测试
✔ 电池组充电状态下总电压精准度测试电池组充电过流1段保护功能测试电池组充电过流2段保护功能测试
✔ 电池组正常放电电压测试及放电电压、电流合格范围测试
✔ 电池组放电状态下总电压精准度测试
✔ 电池组放电过流1段保护功能测试
✔ 电池组放电过流2段保护功能(俗称:堵转电流测试)测试
高精准度
电池测试正确

充电电压输出：8~60V(0.05%R.D.+0.02%F.S.)
充电电压测量：0.2~60V(0.05%R.D.+0.02%F.S.)
充电电流输出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)
放电电压测量：0.2~60V(0.05%R.D.+0.02%F.S.)
放电电流输出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)；30~100A(0.05%R.D.+0.02%F.S.

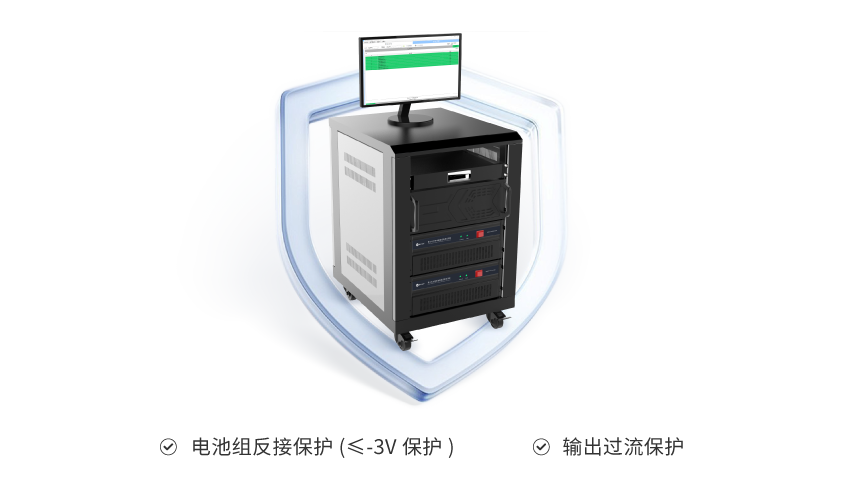

保护功能多实现安全测试

并支持多种通讯方式
✔ 适用于各种充放电同、异口的方案及共正或共负的方案
✔ 支持 CAN、RS485、HDQ、SMBUS/IIC(2选1)等通讯方式
菜单式软件编程
操作方便

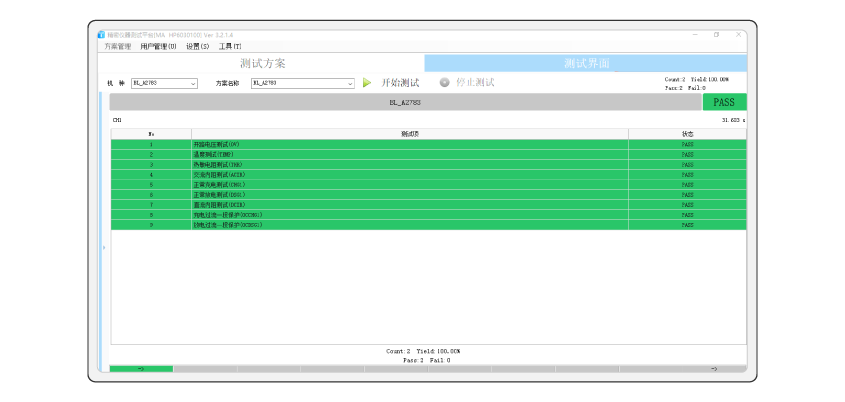

✔ 测试仪采用上位机软件作业，方便测试及维护测试

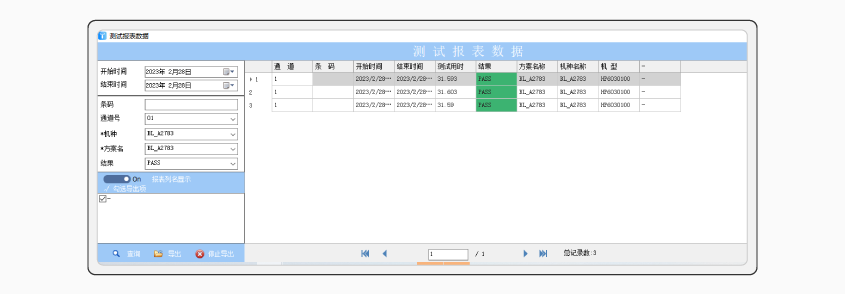

✔ 结果可保存到数据库中，便于产品追溯及异常分析
✔ 具备日志功能，可全面记录系统运行历史
✔ 设备支持数据导出功能(Excel格式)
